Motor de inducción trifásico TEFC de bajo voltaje YE4

El motor asíncrono trifásico de súper alta eficiencia YE4 es un motor industrial de alta eficiencia diseñado para aplicaciones de equipos industriales. Adopta una estructura totalmente cerrada refrigerada por ventilador (TEFC) con un diseño de rotor de jaula de ardilla. Con alta eficiencia, operación estable y dimensiones de instalación estándar, se utiliza ampliamente en máquinas herramienta, bombas, maquinaria agrícola y otros equipos industriales.

Contáctenos Contáctenos
ANTERIOR:Motor de inducción trifásico de eficiencia premium YE3 SIGUIENTE:Motor de inducción trifásico con carcasa de aluminio de alta eficiencia YS
  • Descripción
  • Especificaciones
  • Dimensiones de montaje
  • Contáctenos

Especificaciones técnicas

Nombre del producto Motor asíncrono trifásico de súper alta eficiencia YE4
Tipo de motor Motor asíncrono trifásico
Clase de eficiencia YE4
Método de enfriamiento Ventilador totalmente cerrado refrigerado (TEFC)
Tipo de rotor Rotor de jaula de ardilla
Estándar GB/T 28575-2020/IEC 60034-30
Tamaño del marco 80-355 mm
Rango de potencia 0,75 kW-315 kW
Voltaje nominal 380V (Otros voltajes disponibles bajo acuerdo separado)
Frecuencia 50 Hz / 60 Hz
Clase de protección IP55
Clase de aislamiento Clase F
Tipo de derecho S1
Altura de instalación ≤1000m
Temperatura ambiente ≤40℃


Aplicaciones
Los motores asíncronos trifásicos de súper alta eficiencia YE4 se utilizan principalmente en equipos industriales que requieren un suministro de energía continuo y confiable.
1. Bombas Industriales:Bombas de suministro de agua،Bombas de circulación industrial،Bombas de sistema de refrigeración,Bombas de tratamiento de aguas residuales
2. Ventiladores y equipos de ventilación: Sistemas de ventilación industrial 、Agotadores 、Agotadores de refrigeración 、Equipos de tratamiento de aire
3. Compresores: Compresores de aire،Compresores de gas industriales،Sistemas de compresores de refrigeración
4. Máquinas herramienta: Máquinas herramienta CNC, Equipos de procesamiento de metales, Trituradoras
5. Maquinaria Agrícola: Equipos de procesamiento de granos،Maquinaria de producción agrícola،Sistemas de riego
6. Equipos de procesamiento de alimentos: Equipos de mezcla،Sistemas de transporte،Maquinaria de procesamiento

Características principales
Ahorro de energía de alta eficiencia

El motor asíncrono trifásico de súper alta eficiencia YE4 está diseñado de acuerdo con los requisitos de eficiencia energética de GB 18613-2020. El motor proporciona un rendimiento de alta eficiencia para ayudar a reducir el consumo de energía durante la operación industrial a largo plazo.

Estructura de jaula de ardilla TEFC

 El motor asíncrono de súper alta eficiencia YE4 adopta una estructura totalmente cerrada refrigerada por ventilador (TEFC) con un diseño de rotor de jaula de ardilla. Esta estructura ayuda a mejorar la protección del motor y proporciona un funcionamiento estable en entornos industriales.

Diseño de operación continua

El motor asíncrono de súper alta eficiencia YE4 adopta el tipo de trabajo S1, que es adecuado para funcionamiento continuo en condiciones de trabajo nominales y proporciona una potencia de salida estable para equipos industriales.

Especificaciones estandarizadas

Los motores asíncronos trifásicos de súper alta eficiencia YE4 están disponibles con tamaños de bastidor de 80 a 355 mm y un rango de potencia de 0,55 kW a 315 kW. El motor está disponible con un voltaje nominal de 380 V, con otras opciones de voltaje disponibles bajo acuerdo separado, y admite requisitos de frecuencia de 50 Hz o 60 Hz.

Amplias aplicaciones industriales

Los motores asíncronos trifásicos YE4 se utilizan ampliamente en máquinas herramienta, bombas, ventiladores, compresores, equipos de transporte, equipos de mezcla, maquinaria de impresión, maquinaria agrícola, equipos de procesamiento de alimentos y otras aplicaciones industriales.

Capacidad OEM / ODM
Brindamos servicios OEM y ODM de acuerdo con los requisitos del cliente.
Las opciones de personalización incluyen:
Especificaciones del motor
Requisitos de voltaje y frecuencia
Etiquetado del producto
Diseño de embalaje
Personalización de la apariencia
Soluciones específicas para cada aplicación
Nuestro equipo de ingeniería puede apoyar a los clientes desde la selección del producto hasta la producción en masa.

Puntos críticos del cliente resueltos
Problema 1: Los clientes necesitan motores con menor consumo energético.
Solución: Los motores de alta eficiencia YE4 ayudan a reducir la pérdida de energía durante el funcionamiento a largo plazo.

Problema 2: Los distribuidores necesitan proveedores confiables.
Solución: La fabricación directa en fábrica favorece un suministro masivo estable.

Problema 3: Los fabricantes de equipos necesitan motores personalizados.
Solución: El servicio OEM/ODM ayuda a satisfacer diferentes requisitos de equipo.

Compradores adecuados / Clientes del extremo C del filtro
Este producto está diseñado principalmente para:
✓ Fabricantes de equipos industriales
✓ Distribuidores de motores
✓ Mayoristas eléctricos
✓ Empresas de ingeniería
✓ Proveedores de equipos OEM

No apto para:
✘ Usuarios domésticos individuales
✘ Pequeñas compras de reparación
✘ Pedidos minoristas de una sola pieza


Preguntas frecuentes
P1: ¿Para qué aplicaciones es adecuado el motor asíncrono trifásico de súper alta eficiencia YE4?
Los motores YE4 son adecuados para equipos industriales como bombas, ventiladores, compresores, máquinas herramienta y equipos de fabricación.

Q2: ¿Pueden proporcionar servicio OEM?
Sí. Admitimos especificaciones personalizadas, etiquetas, embalajes y requisitos de producción.

Q3: ¿Cuál es la diferencia entre el YE4 y los motores estándar?
Los motores YE4 se centran en una mayor eficiencia y una menor pérdida de energía durante el funcionamiento.

Q4: ¿Cuál es la cantidad mínima de pedido?
MOQ depende de las especificaciones del motor y los requisitos de personalización.

Q5: ¿Pueden proporcionar diferentes opciones de voltaje?
Sí. Se pueden discutir otros requisitos de voltaje según las aplicaciones del cliente.

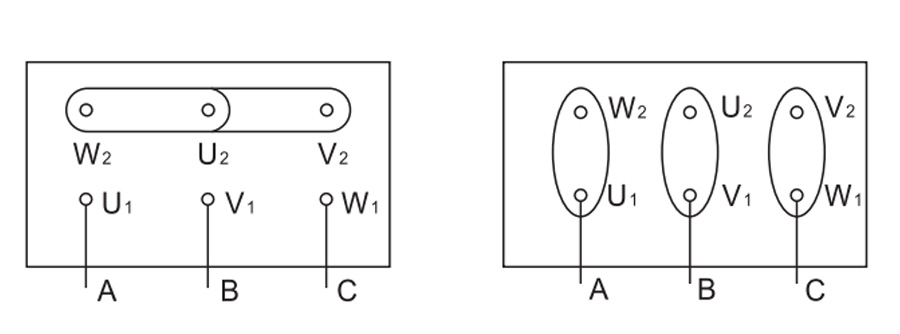

Para motores con una potencia igual o inferior a 3 kW, se utiliza la conexión estrella (Y); para los de más de 4 kW, se utiliza la conexión delta (△). La conexión de cableado específica se muestra en la siguiente figura:

Datos técnicos

Tipo Potencia kW Corriente nominal A Velocidad de rotación r/min Eff.% PF Nm Tst/TN Ist/EN Tmáx/TN dB(A)
Velocidad síncrona 3000 r/min
YE4-80M1-2 0,75  1.6  2895  83,5  0,83  2.47  2.2  8,5  2.3  62
YE4-80M2-2 1.1  2.4  2890  85,2  0,83  3.63  2.2  8,5  2.3  62
YE4-90S-2 1.5  3.1  2880  86,5  0,85  4,97  2.2  9.0  2.3  67
YE4-90L-2 2.2  4.4  2880  88,0  0,86  7.30  2.2  9.0  2.3  67
YE4-100L-2 3  5.9  2905  89.1  0,87  9,86  2.2  9,5  2.3  74
YE4-112M-2 4  7.7  2920  90,0  0,88  13.1  2.2  9,5  2.3  77
YE4-132S1-2 5.5  10.4  2945  90,9  0,88  17,8  2.0  9,5  2.3  79
YE4-132S2-2 7,5  14.0  2940  91,7  0,89  24.4  2.0  9,5  2.3  79
YE4-160M1-2 11  20.3  2965  92,6  0,89  35.4  2.0  9,5  2.3  81
YE4-160M2-2 15  27,5  2965  93.3  0,89  48.3  2.0  9,5  2.3  81
YE4-160L-2 18,5  33,7  2965  93,7  0,89  59,6  2.0  9,5  2.3  81
YE4-180M-2 22  40,0  2970  94,0  0,89  70,7  2.0  9,5  2.3  83
YE4-200L1-2 30  54.2  2965  94,5  0,89  96,6  2.0  9.0  2.3  84
YE4-200L2-2 37  66,6  2965  94,8  0,89  119  2.0  9.0  2.3  84
YE4-225M-2 45  80,9  2970  95,0  0,89  145  2.0  9.0  2.3  86
YE4-250M-2 55  98,5  2980  95,3  0,89  176  2.0  9.0  2.3  89
YE4-280S-2 75  134  2975  95,6  0,89  241  1.8  8,5  2.3  91
YE4-280M-2 90  160  2975  95,8  0,89  289  1.8  8,5  2.3  91
YE4-315S-2 110  196  2985  96,0  0,89  352  1.8  8,5  2.3  92
YE4-315M-2 132  234  2985  96,2  0,89  422  1.8  8,5  2.3  92
YE4-315L1-2 160  284  2985  96,3  0,89  512  1.8  8,5  2.2  92
YE4-315L2-2 200  354  2985  96,5  0,89  640  1.8  8,5  2.2  92
YE4-355M-2 250  433  2985  96,5  0,91  800  1.6  8,5  2.2  97
YE4-355L-2 315  545  2985  96,5  0,91  1008  1.6  8,5  2.2  97

Tipo Potencia kW Corriente nominal A Velocidad de rotación r/min Eff.% PF Nm Tst/TN Ist/EN Tmáx/TN dB(A)
Velocidad sincrónica 1500 r/min
YE4-80M1-4 0,55  13.4  1440  83,9  0,74  3.65  2.4  6.6  2.3  56
YE4-80M2-4 0,75  1.8  1440  85,7  0,74  4,97  2.3  8,5  2.3  56
YE4-90S-4 1.1  2.6  1445  87.2  0,75  7.27  2.3  8,5  2.3  59
YE4-90L-4 1.5  3.4  1445  88.2  0,76  9,91  2.3  9.0  2.3  59
YE4-100L1-4 2.2  4.7  1450  89,5  0,79  14,5  2.3  9.0  2.3  64
YE4-100L2-4 3  6.3  1450  90,4  0,80  19,8  2.3  9,5  2.3  64
YE4-112M-4 4  8.3  1460  91.1  0,80  26.2  2.3  9,5  2.3  65
YE4-132S-4 5.5  11.4  1475  91,9  0,80  35,6  2.0  9,5  2.3  71
YE4-132M-4 7,5  15.2  1470  92,6  0,81  48,7  2.0  9,5  2.3  71
YE4-160M-4 11  21.6  1470  93.3  0,83  71,5  2.0  9,5  2.3  73
YE4-160L-4 15  28,9  1470  93,9  0,84  97,4  2.0  9,5  2.3  73
YE4-180M-4 18,5  35.1  1475  94.2  0,85  120  2.0  9,5  2.3  76
YE4-180L-4 22  41,6  1475  94,5  0,85  142  2.0  9,5  2.3  76
YE4-200L-4 30  56,5  1485  94,9  0,85  193  2.0  9.0  2.3  76
YE4-225S-4 37  69,5  1490  95.2  0,85  237  2.0  9.0  2.3  78
YE4-225M-4 45  84.3  1485  95,4  0,85  289  2.0  9.0  2.3  78
YE4-250M-4 55  102  1485  95,7  0,86  354  2.0  9.0  2.3  79
YE4-280S-4 75  136  1490  96,0  0,87  481  2.0  8,5  2.3  80
YE4-280M-4 90  162  1490  96.1  0,88  577  2.0  8,5  2.3  80
YE4-315S-4 110  195  1490  96,3  0,89  705  1.8  8,5  2.2  88
YE4-315M-4 132  234  1490  96,4  0,89  846  1.8  8,5  2.2  88
YE4-315L1-4 160  280  1490  96,6  0,90  1026  1.8  8,5  2.2  88
YE4-315L2-4 200  349  1490  96,7  0,90  1282  1.8  8,5  2.2  88
YE4-355M-4 250  436  1495  96,7  0,90  1597  1.8  8,5  2.2  92
YE4-355L-4 315  550  1490  96,7  0,90  2019  1.8  8,5  2.2  92

Tipo Potencia kW Corriente nominal A Velocidad de rotación r/min Eff.% PF Nm Tst/TN Ist/EN Tmáx/TN dB(A)
Velocidad sincrónica 1000 r/men
YE4-80M1-6 0,37  1.1  940  78,0  0,68  3.76  1.9  6.0  2.1  54
YE4-80M2-6 0,55  1.5  940  80,9  0,68  5,59  1.9  6.0  2.1  54
YE4-90S-6 0,75  2.0  950  82,7  0,70  7,54  2.1  7,5  2.1  57
YE4-90L-6 1.1  2.8  950  84,5  0,70  11.1  2.1  7,5  2.1  57
YE4-100L-6 1.5  3.7  960  85,9  0,71  14,9  2.1  7,5  2.1  61
YE4-112M-6 2.2  5.4  975  87,4  0,71  21,5  2.1  7,5  2.1  65
YE4-132S-6 3  7.2  985  88,6  0,71  29.1  2.0  7,5  2.1  69
YE4-132M1-6 4  9.4  985  89,5  0,72  38,8  2.0  8.0  2.1  69
YE4-132M2-6 5.5  12.8  980  90,5  0,72  53,6  2.0  8.0  2.1  69
YE4-160M-6 7,5  16.4  980  91.3  0,76  73.1  2.0  8.0  2.1  73
YE4-160L-6 11  23,5  980  92.3  0,77  107  2.0  8,5  2.1  73
YE4-180L-6 15  30,7  990  92,9  0,80  145  2.0  8,5  2.1  73
YE4-200L1-6 18,5  37,6  990  93,4  0,80  178  2.0  8,5  2.1  73
YE4-200L2-6 22  44,0  990  93,7  0,81  212  2.0  8,5  2.1  73
YE4-225M-6 30  59,0  990  94.2  0,82  289  2.0  8.3  2.1  74
YE4-250M-6 37  71,7  990  94,5  0,83  357  2.0  8.3  2.1  76
YE4-280S-6 45  86,9  990  94,8  0,83  434  2.0  8,5  2.0  78
YE4-280M-6 55  105  990  95.1  0,84  531  2.0  8,5  2.0  78
YE4-315S-6 75  142  990  95,4  0,84  723  1.6  8.0  2.0  83
YE4-315M-6 90  168  990  95,6  0,85  868  1.6  8.0  2.0  83
YE4-315L1-6 110  205  990  95,8  0,85  1061  1.6  8.0  2.0  83
YE4-315L2-6 132  243  990  96,0  0,86  1273  1.6  8.0  2.0  83
YE4-315L3-6 160  294  990  96,2  0,86  1543  1.6  8.0  2.0  83
YE4-355M2-6 200  367  995  96,3  0,86  1920  1.6  8.0  2.0  85
YE4-355L-6 250  458  995  96,5  0,86  2399  1.6  8.0  2.0  85

Tipo Potencia kW Corriente nominal A Velocidad de rotación r/min
Eff.%		 PF Nm Tst/TN Ist/EN Tmáx/TN dB(A)
Velocidad sincrónica 750 r/min
YE4-90S-8 0,37  1.3  695  74.3  0,60  5.08  1.8  6.2  1.9  56
YE4-90L-8 0,55  1.8  695  77,0  0,61  7,56  1.8  5.9  2.0  56
YE4-100L1-8 0,75  2.2  705  78,4  0,66  10.2  2.0  7.0  2.0  59
YE4-100L2-8 1.1  3.1  705  80,8  0,67  14,9  2.0  7.0  2.0  59
YE4-112M-8 1.5  4.0  710  82,6  0,69  20.2  2.0  7.0  2.0  61
YE4-132S-8 2.2  5.7  730  84,5  0,70  28,8  1.8  7,5  2.0  64
YE4-132M-8 3  7.6  730  85,9  0,70  39.2  1.8  7.8  2.0  64
YE4-160M1-8 4  9.8  730  87.1  0,71  52.3  1.8  7,9  2.0  68
YE4-160M2-8 5.5  13.1  730  88.3  0,72  72,0  1.8  8.1  2.0  68
YE4-160L-8 7,5  17.2  730  89,3  0,74  98.1  1.8  7.8  2.0  68
YE4-180L-8 11  25,0  735  90,4  0,74  143  1.8  7,9  2.0  70
YE4-200L-8 15  33.3  735  91,2  0,75  195  1.8  8.0  2.0  73
YE4-225S-8 18,5  40,9  735  91,7  0,75  240  1.8  8.1  2.0  73
YE4-225M-8 22  47,8  735  92.1  0,76  286  1.8  8.3  2.0  73
YE4-250M-8 30  63,9  740  92,7  0,77  387  1.8  7,9  2.0  75
YE4-280S-8 37  77,4  740  93.1  0,78  478  1.8  7,9  2.0  76
YE4-280M-8 45  93,8  740  93,4  0,78  581  1.8  7,9  2.0  76
YE4-315S-8 55  111  750  93,7  0,80  700  1.6  8.2  2.0  82
YE4-315M-8 75  151  750  94.2  0,80  955  1.6  7.6  2.0  82
YE4-315L1-8 90  179  750  94,4  0,81  1146  1.6  7.7  2.0  82
YE4-315L2-8 110  218  750  94,7  0,81  1401  1.6  7.7  2.0  82
YE4-355M1-8 132  260  750  94,9  0,81  1681  1.6  7.7  2.0  89
YE4-355M2-8 160  312  750  95.1  0,82  2037  1.6  7.7  2.0  89
YE4-355L-8 200  388  750  95,4  0,82  2547  1.6  7.8  2.0  89

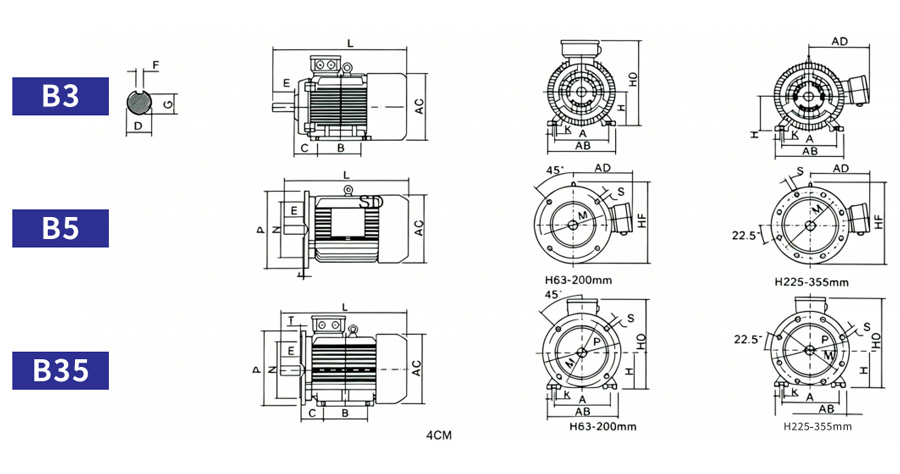

Dimensiones de montaje YE3/YE4

marco
tamaño		 brida
tamaño		 polos Dimensiones de montaje Orificios de brida Dimensiones del esquema
A A2 B C D E F G H K M N P R S T AB AC AD HD L
63M FF115 2.4  100I 50  80  40  11  23  4  8,5  63  7  115  95  140  0  10  3  4  135  130  70  180  240
71M FF130 2.4.6 112  56  92  45  14  30  5  11  71  130  110  160  150  145  80  195  270
80M FF165 2.4.6.8 125  62,5  100  50  19  40  6  15,5  80  10  165  130  200  12  3.5  165  175I 145  220  305
AÑOS 90 140  70  100  56  24  50  8  20  90  180  195  155  250  360
90L 125  390
100L FF215 160  80  140  63  28  60  24  100  12  215  180  250  14,5  4  205  215  180  270  435
112M 190I 95  140  70  112  230  240  190  300  470
132S FF265 216  108  140  89  38  80  10  33  132  265  230  300  270  275  210  345  510
132M 178  560
160M FF300 254  127  210  108  42  110  12  37  160  14,5  300  250  350  18,5  5  320  330  255  420  670
160L 254  700
180M 279  139,5  241  121  48  14  42,5  180  355  380  280  455  740
180L 279  790
200L FF350 318  159  305  133  55  16  49  200  18,5  350  300  400  395  420  305  505  790
225S FF400 4.8  356  178  286  149[ 60  140  18  53  225  400  350  450  8  435  470  335  560  830
225M 2  311  55  110  16  49  825
4.6.8 60  140  18  53  855
250M FF500 2  406  203  349  168  250  24  500  450  550  490  510  370  615  935
4.6.8 65  58  935
280S 2  457  228,5  368  190- 280  550  580|4 10  680  995
4.6.8 75  20  67,5  995
280M 2  419  65  18  58  1045
4.6.8 75  20  67,5  1045
315S FF600 2  508  254  406  216  65  18  58  315  28  600  550  660  24  6  635  645  490  800  1180
4.6.8.10 80  170  22  71  1225
315M 2  457  65  140  18  58  1290
4.6.8.10 80  170  22  71  1335
315L 2  508  65  140  18  58  1290
4.6.8.10 80  170  22  71  1335
355M FF740 2  610  305  560  254  75  140  20  67,5  355  740  680  800  730  710  555  910  1500
4.6.8.10 95  170  25  86  1550
355L 2  630  75  140  20  67,5  1500
4.6.8.10 95  170  25  86  1550

Productos recomendados

Conduciendo el mundo, forjando el futuro
Acerca de Liyuan

Taizhou Liyuan Motor Co., Ltd., con sede en Taizhou, Zhejiang –el corazón manufacturero de China–, es una empresa certificada impulsada por tecnología con instalaciones adicionales en Shanghai y Lu'an.

Nos especializamos en nueve series de motores: motores de alta eficiencia IE3/IE4, motores alojados en aluminio YE3/YE4, motores de frenado YEJ, motores de frecuencia variable YVF, motores a prueba de explosiones YB, motores multivelocidad YD/YDT y motores reguladores de velocidad YCT. Con un rango de 0,55 kW a 315 kW, nuestros productos sirven para construcción, minería, maquinaria portuaria, bombas, ventiladores y reductores.

Con oficinas de ventas en todas las principales capitales provinciales, brindamos soporte posventa a nivel nacional. Guiados por nuestra filosofía — “El mercado no conoce límites y la integridad conduce al éxito” — estamos comprometidos con la innovación y la asociación a largo plazo con nuestros clientes.

Taizhou Liyuan Motor Co., Ltd. Más sobre nosotros Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    años

    Experiencia en la industria

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Área de la fábrica (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Número de empleados

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Valor anual de las exportaciones

Certificado de honor
Noticias
