Motor de inducción trifásico de freno electromagnético YEJ

El motor de inducción trifásico de freno electromagnético YEJ es un motor industrial integrado con un sistema de frenado electromagnético, que presenta frenado rápido, posicionamiento preciso, alta eficiencia y operación confiable, ampliamente utilizado en equipos de elevación, transportadores, maquinaria de embalaje, maquinaria de impresión y otros equipos industriales que requieren una operación frecuente de arranque y parada.

Contáctenos Contáctenos
ANTERIOR:No previous product SIGUIENTE:Motor trifásico de accionamiento de frecuencia variable (VFD) YVF
  • Descripción
  • Especificaciones
  • Dimensiones de montaje
  • Contáctenos

Especificaciones técnicas

Nombre del producto Motor asíncrono trifásico de freno electromagnético YEJ
Tipo de motor Motor asíncrono trifásico con freno electromagnético
Tipo de estructura Motor de jaula de ardilla refrigerado por ventilador totalmente cerrado
Tipo de freno Freno electromagnético
Rango de potencia 0,55 kW-45 kW
Tamaño del marco 80-225 mm
Número de poste 2/4/6/8 polos
Voltaje nominal 380V
Frecuencia 50 Hz
Velocidad nominal 710-2960 rpm
Eficiencia 72,5%-92,3% (Según modelo)
Factor de potencia 0,70-0,89 (Según modelo)
Clase de protección IP55
Clase de aislamiento F
Temperatura ambiente -15℃ a 40℃
Altitud ≤1000m
Par de frenado estático 7,5N·m-450N·m
Tiempo de frenado sin carga 0,20 s-0,45 s
Potencia de frenado 50W-200W

Aplicaciones
1. Equipo de elevación:

Maquinaria de elevación, Grúas, Ascensores, Equipos de manipulación de materiales

2. Equipamiento de transporte:

Sistemas transportadores،Equipos de transferencia،Maquinaria logística

3. Maquinaria de embalaje:

Máquinas envasadoras،Equipos de llenado،Equipos de clasificación،Maquinaria para líneas de producción

4. Maquinaria de impresión:

Máquinas de impresión،Equipos de procesamiento de papel،Equipos de producción industrial

5. Echipamente de procesare a alimentelor:

Maquinaria para procesamiento de alimentos،Equipos de mezcla،Equipos para líneas de producción

6. Equipos de transmisión mecánica:

Reductores،Máquinas herramientas،Equipos de automatización industrial

Características principales
1. Diseño de frenado electromagnético integrado

El motor asíncrono trifásico de freno electromagnético de la serie YEJ integra un motor y un sistema de frenado electromagnético, lo que proporciona una parada rápida y un rendimiento de posicionamiento preciso para equipos que requieren una operación frecuente de arranque y parada.

Según los datos técnicos, el rango de potencia de frenado cubre entre 50 W y 200 W según el modelo del motor, mientras que el par de frenado varía de 7,5 N·m a 450 N·m, lo que ayuda a cumplir con diferentes requisitos del equipo en cuanto a fuerza de frenado.

2. Amplio rango de potencia y múltiples opciones de velocidad

El motor de inducción de freno electromagnético YEJ proporciona múltiples configuraciones de potencia para diferentes aplicaciones de equipos industriales.

Según las especificaciones disponibles, el rango de potencia del motor cubre de 0,55 kW a 45 kW, con configuraciones disponibles de 2 polos, 4 polos, 6 polos y 8 polos. El rango de velocidad nominal es de 710 RPM a 2960 RPM, lo que permite a los clientes seleccionar el rendimiento adecuado del motor según los requisitos de velocidad del equipo.

3. Operación confiable para aplicaciones de inicio y parada frecuentes

Los motores de freno electromagnéticos YEJ están diseñados para maquinaria que requiere arranque repetido, parada y posicionamiento preciso.

El motor adopta una estructura de jaula de ardilla totalmente cerrada refrigerada por ventilador, con modelos disponibles que presentan clase de protección IP55, aislamiento Clase F y condiciones de funcionamiento de temperatura ambiente de -15℃ a 40℃ y altitud de hasta 1000 m.

4. Rendimiento estable del motor con opciones de alta eficiencia

El motor de inducción trifásico de freno electromagnético YEJ proporciona una potencia de salida estable para maquinaria industrial.

Según los datos técnicos, la eficiencia del motor varía según el modelo, oscilando entre el 72,5% y el 92,3%, con opciones de tensión nominal de 380 V y frecuencia de 50 Hz, adecuadas para diversas aplicaciones de accionamiento industrial.

5. Adecuado para equipos industriales que requieren frenado preciso

Los motores de inducción de freno electromagnético YEJ se utilizan comúnmente en equipos que requieren frenado y posicionamiento rápidos, incluida maquinaria de elevación, equipo de transporte, maquinaria de embalaje, maquinaria de impresión, maquinaria alimentaria y reductores.

La estructura de frenado integrada ayuda a los fabricantes de equipos a lograr un rendimiento de parada más controlado en aplicaciones que requieren ciclos de operación frecuentes.

Servicio OEM / ODM

Ofrecemos soluciones OEM y ODM para clientes industriales.

Las opciones de personalización incluyen:

Especificaciones del motor

Configuración de frenos

Requisitos de voltaje

Requisitos de frecuencia

Diseño de placa de identificación

Requisitos de embalaje

Soluciones específicas para cada aplicación

Nuestro equipo de ingeniería apoya a los clientes desde la selección de productos y pruebas de muestras hasta la producción en masa.

Puntos críticos del cliente resueltos
Los clientes necesitan equipos para detenerse de forma rápida y precisa.

Soluție:

El sistema de freno electromagnético proporciona un rendimiento de parada rápido y mejora el control de posicionamiento.

Los clientes necesitan reducir la complejidad de los equipos.

Soluție:

La estructura integrada del motor y del freno reduce la necesidad de componentes de frenado separados.

Los clientes necesitan motores confiables para aplicaciones frecuentes de arranque y parada.

Soluție:

Los motores YEJ están diseñados para aplicaciones industriales que requieren ciclos de operación repetidos.


Preguntas frecuentes
P1: ¿Cuál es la principal ventaja del motor de inducción trifásico de freno electromagnético YEJ?

El motor de inducción trifásico de freno electromagnético YEJ integra un sistema de freno electromagnético, lo que permite una parada rápida y un posicionamiento preciso para equipos industriales.

P2: ¿Dónde se utilizan los motores de freno electromagnéticos YEJ?

Se utilizan ampliamente en equipos de elevación, transportadores, maquinaria de envasado, máquinas de impresión, equipos de procesamiento de alimentos y sistemas de automatización.

P3: ¿Pueden proporcionar personalización OEM?

Sí. Admitimos especificaciones personalizadas, placas de identificación, requisitos de embalaje y producción.

P4: ¿Pueden los motores YEJ soportar arranques y paradas frecuentes?

Sí. El motor está diseñado para equipos que requieren un funcionamiento repetido de arranque y parada.

P5: ¿Qué información se necesita para la cotización?

Los clientes deben proporcionar potencia del motor, voltaje, frecuencia, equipo de aplicación y requisitos de frenado.

Datos técnicos-Motor serie YEJ-2polos-380V/50Hz

Modelo Rated Salida Completo Cargar Rated
Torque
  (Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Estático
frenado
torque		 Frenado máximo
  tiempo en
 no-load		 Brastrillo
Potencia
Velocidad Entrada
Actual		 Eficiencia Power
Factor
kW HP RPM Amp «% Cosφ   N.m Tst/Tn Tmáx/Tn Ist/En N.m S W
YEJ-80M1-2 0,75  1  2825  1.81  75,0  0,84    2,54  2.2  2.3  6.5  7,5  0,20  50
YEJ-80M2-2 1.1  1.5  2825  2.52  77,0  0,86    3.72  2.2  2.3  7.0  7,5  0,20  50
YEJ-90S-2 1.5  2  2840  3.44  78,0  0,85    5.04  2.2  2.3  7.0  15  0,20  60
YEJ-90L-2 2.2  3  2840  4.83  80,5  0,86    7.40  2.2  2.3  7.0  15  0,20  60
YEJ-100L-2 3  4  2870  6.39  82,0  0,87    9,98  2.2  2.3  7.0  30  0,20  80
YEJ-112M-2 4  5.5  2880  8.17  85,5  0,87    13.30  2.2  2.3  7.0  40  0,25  110
YEJ-132S1-2 5.5  7,5  2900  11.1  85,5  0,88    18.10  2.0  2.3  7.0  75  0,25  130
YEJ-132S2-2 7,5  10  2900  15  86.2  0,88    24,70  2.0  2.3  7.0  75  0,25  130
YEJ-160M1-2 11  15  2930  21,8  87.2  0,88    35,90  2.0  2.3  7.0  150  0,35  150
YEJ-160M2-2 15  20  2930  29.4  88.2  0,88    48,90  2.0  2.2  7.0  150  0,35  150
YEJ-160L-2 18,5  25  2930  35,5  89,0  0,89    60.30  2.0  2.2  7.0  150  0,35  150
YEJ-180M-2 22  30  2940  42.2  89,0  0,89    71,50  2.0  2.2  7.0  200  0,35  150
YEJ-200L1-2 30  40  2950  56,9  90,0  0,89    97.10  2.0  2.2  7.0  300  0,45  200
YEJ-200L2-2 37  50  2950  69,8  90,5  0,89    119,8  2.0  2.2  7.0  300  0,45  200
YEJ-225M-2 45  60  2960  83,9  91,5  0,89    145,2  2.0  2.2  7.0  450  0,45  200

Datos técnicos-Motor serie YEJ-4polos-380V/50Hz

Modelo Rated Salida Completo Cargar Rated
Torque
(Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Estático
frenado
torque		 Frenado máximo
  tiempo en
 no-load		 Freno
Potencia
Velocidad Entrada
Actual		 Eficiencia Potencia
Factor
kW HP RPM Amp «% Cosφ Nm Tst/Tn Tmáx/Tn Ist/En Nm S w
YEJ-80M1-4 0,55  0,75  1390  1.51  73,0  0,76  3,78  2.4  2.3  6.0  7,5  0,20  50
YEJ-80M2-4 0,75  1  1390  2.01  74,5  0,76  5.15  2.3  2.3  6.0  7,5  0,20  50
YEJ-90S-4 1.1  1.5  1400  2,75  78,0  0,78  7,50  2.3  2.3  6.5  15  0,20  60
YEJ-90L-4 1.5  2  1400  3.65  79,0  0,79  10.20  2.3  2.3  6.5  15  0,20  60
YEJ-100L1-4 2.2  3  1420  5.03  81,0  0,82  14,80  2.2  2.3  7.0  30  0,20  80
YEJ-100L2-4 3  4  1420  6.82  82,5  0,81  20.20  2.2  2.3  7.0  30  0,20  80
YEJ-112M-4 4  5.5  1440  8,77  84,5  0,82  26,50  2.2  2.3  7.0  40  0,25  110
YEJ-132S-4 5.5  7,5  1440  11.6  85,5  0,84  36,50  2.2  2.3  7.0  75  0,25  130
YEJ-132M-4 7,5  10  1440  15.4  87,0  0,85  49,70  2.2  2.3  7.0  75  0,25  130
YEJ-160M-4 11  15  1460  22.6  88,0  0,84  72,00  2.2  2.3  7.0  150  0,35  150
YEJ-160L-4 15  20  1460  30.3  88,5  0,85  98.10  2.2  2.2  7.0  150  0,35  150
YEJ-180M-4 18,5  25  1465  35,9  91,0  0,86  120,6  2.0  2.2  7.0  200  0,35  150
YEJ-180L-4 22  30  1465  42,5  91,5  0,86  143,4  2.0  2.2  7.0  200  0,35  150
YEJ-200L-4 30  40  1470  56,8  92.2  0,87  194,9  2.0  2.2  7.0  300  0,45  200
YEJ-225S-4 37  50  1475  70,4  91,8  0,87  239,6  1.9  2.2  7.0  450  0,45  200
YEJ-225M-4 45  60  1475  84.2  92.3  0,88  291,4  1.9  2.2  7.0  450  0,45  200

Datos técnicos-Motor serie YEJ-6polos-380V/50Hz

Modelo Rated Salida Carga completa Rated
Torque
(Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Estático
frenado
torque		 Frenado máximo
tiempo en
no-load		 Freno
Power
Velocidad Entrada
Actual		 Eficiencia Potencia
Factor
kW HP RPM Amp n% Cosφ Nm Tst/Tn Tmáx/Tn Ist/En N.m S W
YEJ-90S-6 0,75  1  910  2.25  72,5  0,70  7,87  2.0  2.2  5.5  15  0,20  60
YEJ-90L-6 1.1  1.5  910  3.16  73,5  0,72  11,50  2.0  2.2  5.5  15  0,20  60
YEJ-100L-6 1.5  2  930  3,97  77,5  0,74  15.40  2.0  2.2  6.0  30  0,20  80
YEJ-112M-6 2.2  3  940  5.61  80,5  0,74  22.40  2.0  2.2  6.0  40  0,25  110
YEJ-132S-6 3  4  960  7.23  83,0  0,76  29,80  2.0  2.2  6.5  75  0,25  130
YEJ-132M1-6 4  5.5  960  9.4  84,0  0,77  39,80  2.0  2.2  6.5  75  0,25  130
YEJ-132M2-6 5.5  7,5  960  12.6  85.3  0,78  54,70  2.0  2.0  6.5  75  0,25  130
YEJ-160M-6 7,5  10  970  17  86,0  0,78  73,80  2.0  2.0  6.5  150  0,35  150
YEJ-160L-6 11  15  970  24.6  87,0  0,78  108.3  2.0  2.0  6.5  150  0,35  150
YEJ-180L-6 15  20  970  31.4  89,5  0,81  147,7  1.8  2.0  6.5  200  0,35  150
YEJ-200L1-6 18,5  25  975  37,7  89,8  0,83  181,2  1.8  2.0  6.5  300  0,45  200
YEJ-200L2-6 22  30  975  44,6  90,2  0,83  215,5  1.8  2.0  6.5  300  0,45  200
YEJ-225M-6 30  40  980  59,5  90,2  0,85  292,3  1.7  2.0  6.5  450  0,45  200

Datos técnicos-Motor serie YEJ-8polos-380V/50Hz

Modol Rated Salida Carga completa Rated
Torque
(Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Estático
frenado
torque		 Frenado máximo
tiempo en
no-load		 Brastrillo
Power
Velocidad Entrada
Actual		 Eficiencia Power
Factor
kW HP RPM Amp η% Coso Nm Tst/Tn Tmáx/Tn Ist/En N.m S w
YEJ-132S-8 2.2  3  710  5.87  80,2  0,71  29,60  2.0  2.0  5.5  75  0,25  130
YEJ-132M-8 3  4  710  7.72  82,0  0,72  40.40  2.0  2.0  5.5  75  0,25  130
YEJ-160M1-8 4  5.5  720  9,9  84,0  0,73  53.10  2.0  2.0  6.0  150  0,35  150
YEJ-160M2-8 5.5  7,5  720  13.3  85,0  0,74  73,00  2.0  2.0  6.0  150  0,35  150
YEJ-160L-8 7,5  10  720  17,7  86,0  0,75  99,50  2.0  2.0  5.5  150  0,35  150
YEJ-180L-8 11  15  730  24,8  87,5  0,77  143,9  1.7  2.0  6.0  200  0,35  150
YEJ-200L-8 15  20  730  34.1  88,0  0,76  196,2  1.8  2.0  6.0  300  0,45  200
YEJ-225S-8 18,5  25  730  41.3  89,5  0,76  242,0  1.7  2.0  6.0  450  0,45  200
YEJ-225M-8 22  30  730  47,6  90,0  0,78  287,8  1.8  2.0  6.0  450  0,45  200

DATOS TÉCNICOS DEL FRENO

Marco Accidente cerebrovascular de el Armature(mm) No-load frenado time

Brastrillo Torque(Nm)

 Excitación Voltage Brastrillo Excitación Poderr(W)
YEJ2-80 1.0  0,20  7,5  99  50
YEJ2-90 1.0  0,20  15  99  60
YEJ2-100 1.0  0,20  30  99  80
YEJ2-112 1.0  0,25  40  170  110
YEJ2-132 1.2  0,25  75  170  130
YEJ2-160 1.2  0,35  150  170  150
YEJ2-180 1.2  0,35  200  170  150
YEJ2-200 1.5  0,45  300  170  200
YEJ2-225 1.5  0,45  450  170  200

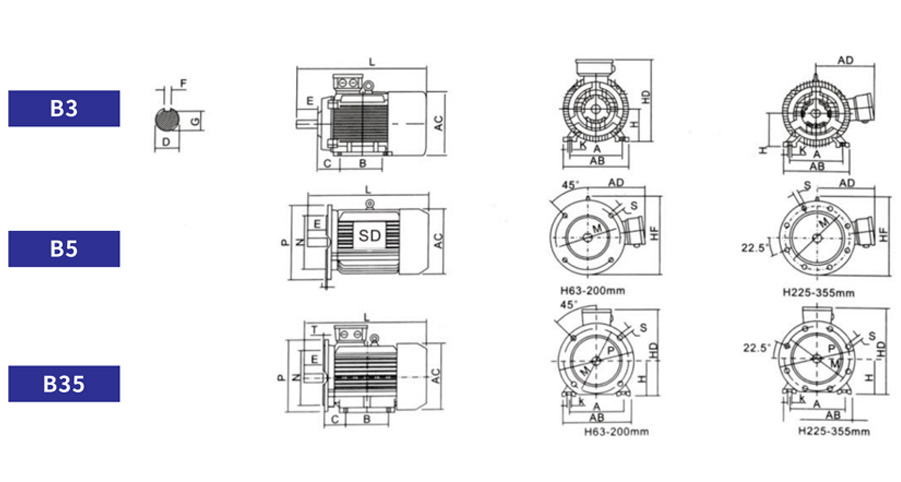

YEJ Dimensiones de montaje

Marco Polo Montaje dimensionamiento/En general flácido
HAST B C D E F G H Q M N P S T AB AC AD HD HF  L
80  2.4  125  100  50  19  40  6  15,5  80  10  165  130  200  12  3.5  165  175  150  175  185  390
AÑOS 90 2.4.6 140  100  56  24  50  8  20  90  10  165  130  200  12  3.5  180  195  160  195  195  420
90L 2.4.6.8 140  125  56  24  50  8  20  90  10  165  130  200  12  3.5  180  195  160  195  195  445
100L 2.4.6.8 160  140  63  28  60  8  24  100  12  215  180  250  15  4  205  215  180  245  245  480
112M 2.4.6.8 190  140  70  28  60  8  24  112  12  215  180  250  15  4  245  240  190  265  265  510
132S 2.4.6.8 216  140  89  38  80  10  33  132  12  265  230  300  15  4  280  275  210  315  315  585
132M 2.4.6.8 216  178  89  38  80  10  33  132  12  265  230  300  15  4  280  275  210  315  315  625
160M 2.4.6.8 254  210  108  42  110  12  37  160  15  300  250  350  19  5  330  335  265  385  385  720
160L 2.4.6.8 254  254  108  42  110  12  37  160  15  300  250  350  19  5  330  335  265  385  385  765
180M 2.4.6.8 279  241  121  48  110  14  42,5  180  15  300  250  350  19  5  335  380  285  460  430  825
180L 2.4.6.8 279  279  121  48  110  14  42,5  180  15  300  250  350  19  5  355  380  285  460  430  875
200L 2.4.6.8 318  305  133  55  110  16  49  200  19  350  300  400  19  5  395  420  315  475  480  900
225S 2.4.6.8 356  286  149  60  140  18  53  225  19  400  350  450  19  5  435  475  345  530  535  1000
225M 2
4.6.8		 356  311  149  5560  110140  1618  5953  225  19  400  350  450  19  4  435  475  345  530  535

1000
1300

Productos recomendados

Conduciendo el mundo, forjando el futuro
Acerca de Liyuan

Taizhou Liyuan Motor Co., Ltd., con sede en Taizhou, Zhejiang –el corazón manufacturero de China–, es una empresa certificada impulsada por tecnología con instalaciones adicionales en Shanghai y Lu'an.

Nos especializamos en nueve series de motores: motores de alta eficiencia IE3/IE4, motores alojados en aluminio YE3/YE4, motores de frenado YEJ, motores de frecuencia variable YVF, motores a prueba de explosiones YB, motores multivelocidad YD/YDT y motores reguladores de velocidad YCT. Con un rango de 0,55 kW a 315 kW, nuestros productos sirven para construcción, minería, maquinaria portuaria, bombas, ventiladores y reductores.

Con oficinas de ventas en todas las principales capitales provinciales, brindamos soporte posventa a nivel nacional. Guiados por nuestra filosofía — “El mercado no conoce límites y la integridad conduce al éxito” — estamos comprometidos con la innovación y la asociación a largo plazo con nuestros clientes.

Taizhou Liyuan Motor Co., Ltd. Más sobre nosotros Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    años

    Experiencia en la industria

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Área de la fábrica (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Número de empleados

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Valor anual de las exportaciones

Certificado de honor
Noticias
