Motor de inducción trifásico con carcasa de aluminio de alta eficiencia YS

Hogar / Productos / Motores de inducción trifásicos / Motores trifásicos estándar / Motor de inducción trifásico con carcasa de aluminio de alta eficiencia YS

Motor de inducción trifásico con carcasa de aluminio de alta eficiencia YS

El motor de inducción trifásico con carcasa de aluminio de alta eficiencia YS es un motor industrial liviano que cuenta con una carcasa de aleación de aluminio, alta eficiencia, buena disipación de calor y funcionamiento confiable, ampliamente utilizado en bombas, ventiladores, compresores, máquinas herramienta y otros equipos industriales.

Contáctenos Contáctenos
ANTERIOR:Motor de inducción trifásico TEFC de bajo voltaje YE4 SIGUIENTE:Motor de inducción trifásico con bastidor de aluminio ligero MS
  • Descripción
  • Especificaciones
  • Dimensiones de montaje
  • Contáctenos

Especificaciones técnicas

Nombre del producto Motor asíncrono trifásico con carcasa de aluminio de alta eficiencia YS
Tipo de motor Motor de inducción trifásico
Material de la carcasa Aleación de aluminio fundido a presión
Tipo de marco Marco de aluminio
Compatibilidad de instalación Compatible con las dimensiones del motor de la serie Y2
Estándar de eficiencia GB 18613-2020 / Estándar de alta eficiencia IE3
Rango de potencia 0,06 kW - 7,5 kW
Número de poste 2/4/6/8 polos
Frecuencia 50 Hz
Voltaje nominal 380V / 400V / 415V
Eficiencia 50,0% - 88,1%
Factor de potencia 0,61 - 0,88
Nivel de ruido 52-80 dB(A)
Rango de peso 2,8 kg - 40 kg
Velocidad nominal 650-2900 RPM

Aplicaciones
1. Equipo de bomba:

Bombas de agua،Bombas de circulación industrial،Bombas del sistema de refrigeración
2. Equipamiento del ventilador:

Ventiladores industriales،Sistemas de ventilación،Equipos de circulación de aire،Ventiladores de refrigeración

3. Equipo compresor:

Compresores de aire،Equipos neumáticos،Sistemas de suministro de aire industrial

4. Máquinas herramientas:

Equipos CNC،Maquinaria de procesamiento،Equipos de producción mecánica

5. Equipamiento de la línea de producción:

Líneas de montaje،Sistemas transportadores،Equipos de fabricación automatizados

6. Maquinaria industrial general:

Maquinaria textil،Equipos de embalaje،Maquinaria para procesamiento de alimentos،Equipos químicos

Características principales
1. Alta eficiencia y ahorro energético

El motor asíncrono trifásico con carcasa de aluminio de alta eficiencia YS está diseñado de acuerdo con los requisitos de eficiencia energética de GB 18613-2020 y cumple con el estándar de alta eficiencia IE3.

Según diferentes modelos de motores, la eficiencia de los motores de la serie YS oscila entre el 50,0% y el 88,1%, proporcionando una potencia de salida eficiente para equipos industriales que requieren un funcionamiento continuo.

2. Estructura de carcasa de aleación de aluminio liviana

El motor de inducción trifásico de alta eficiencia YS adopta una estructura de carcasa de aleación de aluminio fundido a presión, que incluye un marco de aleación de aluminio, protectores de extremo, caja de terminales y pies de montaje desmontables.

El diseño de la carcasa de aluminio ayuda a reducir el peso total del motor. Según los datos técnicos disponibles, el peso del motor oscila entre 2,8 kg y 40 kg, lo que lo hace adecuado para aplicaciones de equipos que requieren una estructura de motor ligera.

3. Opciones flexibles de rango de potencia y velocidad

Los motores asíncronos trifásicos con carcasa de aluminio YS están disponibles en múltiples configuraciones de potencia y velocidad para satisfacer diferentes requisitos de equipo.

La gama de productos actual cubre potencias nominales de 0,06 kW a 7,5 kW, con opciones de 2 polos, 4 polos, 6 polos y 8 polos. La velocidad nominal varía de 650 RPM a 2900 RPM, lo que permite a los clientes seleccionar especificaciones de motor adecuadas según los requisitos de diseño del equipo.

4. Compatible con las dimensiones de instalación de la serie Y2

Las dimensiones de instalación y las potencias nominales de los motores YS están diseñadas para ser consistentes con las dimensiones de los motores de la serie Y2, lo que ayuda a los fabricantes de equipos a integrar los motores en sistemas existentes o reemplazar soluciones de motores anteriores sin cambiar la estructura general de instalación.

5. Funcionamiento estable para equipos industriales

Los motores asíncronos trifásicos con carcasa de aluminio YS están diseñados para aplicaciones industriales que requieren una transmisión de potencia confiable.

Según los datos técnicos, los motores funcionan a una frecuencia de 50 Hz con opciones de voltaje disponibles de 380 V, 400 V y 415 V. El nivel de ruido oscila entre 52 dB(A) y 80 dB(A) según el modelo del motor, lo que los hace adecuados para diversas aplicaciones de equipos industriales como bombas, ventiladores, compresores y máquinas herramienta.


Servicio OEM / ODM

Ofrecemos soluciones profesionales OEM y ODM para clientes industriales.

Las opciones de personalización incluyen:

Requisitos de rendimiento del motor

Especificaciones de potencia

Voltaje y frecuencia

Diseño de placa de identificación

Requisitos de embalaje

Dimensiones de montaje

Soluciones específicas para cada aplicación

Nuestro equipo apoya a los clientes desde la selección de productos, la confirmación de muestras y las pruebas hasta la producción en masa.


Puntos críticos del cliente resueltos
Los clientes necesitan motores energéticamente eficientes.

Soluție:

Los motores YS cumplen con requisitos de alta eficiencia y ayudan a reducir el consumo de energía en aplicaciones industriales.

Los clientes necesitan motores ligeros para la integración de equipos.

Soluție:

El diseño de la carcasa de aluminio reduce el peso del motor y facilita la instalación.

Los clientes necesitan motores con un funcionamiento estable a largo plazo.

Soluție:

La estructura confiable y el diseño optimizado respaldan la operación industrial continua.

Los clientes necesitan motores de repuesto compatibles con los equipos existentes.

Soluție:

Las dimensiones de instalación del motor YS están diseñadas para adaptarse a los motores de la serie Y2, lo que facilita el reemplazo del equipo.


Preguntas frecuentes
P1: ¿Cuáles son las ventajas de los motores de carcasa de aluminio YS?

Los motores YS cuentan con una carcasa de aluminio liviana, alta eficiencia, buena disipación de calor, bajo nivel de ruido y funcionamiento confiable.

Q2: ¿Dónde se utilizan habitualmente los motores YS?

Se utilizan ampliamente en bombas, ventiladores, compresores, máquinas herramienta, líneas de producción y maquinaria industrial en general.

P3: ¿Pueden proporcionar personalización OEM?

Sí. Admitimos especificaciones personalizadas, placas de identificación, requisitos de embalaje y producción.

P4: ¿Los motores YS son compatibles con los motores de la serie Y2?

Las dimensiones de instalación y las potencias nominales están diseñadas para ser compatibles con los motores de la serie Y2.

P5: ¿Qué información se necesita para la cotización?

Los clientes deben proporcionar potencia del motor, voltaje, frecuencia, equipos de aplicación y requisitos técnicos.

Datos técnicos-motor de aluminio-2 polos-50Hz

Modol Rated Salidat Completo Cargar Rated
Torque
(Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Ruido Weight
Velocidad Enput Actual (Amp) Efficiency Potencia
Factor
kW HP RPM 380V 400V 415V η% Cosφ Nm Tst/Tn Tmáx/Tn Ist/En dB(A) Kg
YS-56M1-2 0,09  0,12  2780  0,30  0,28  0,27  60,0  0,76  0,31  2.2  2.2  5.5  61  2.8
YS-56M2-2 0,12  0,16  2780  0,37  0,35  0,34  63,0  0,78  0,41  2.2  2.2  5.5  61  3.8
Ys-63M1-2 0,18  0,25  2780  0,53  0,50  0,48  65,0  0,80  0,62  2.2  2.2  5.5  61  4.8
YS-63M2-2 0,25  0,37  2780  0,69  0,66  0,63  68,0  0,81  0,86  2.2  2.2  5.5  61  5.2
Ys-71M1-2 0,37  0,5  2800  0,99  0,94  0,91  70,0  0,81  1.26  2.2  2.2  6.1  64  6
ys-71M2-2 0,55  0,75  2800  1.40  1.33  1.28  73,0  0,82  1,88  2.2  2.3  6.1  64  6.5
ys-80M1-2 0,75  1  2825  1,80  1.71  1.64  77,4  0,83  2.53  2.2  2.3  6.1  67  8,5
Ys-80M2-2 1.1  1.5  2825  2.53  2.40  2.32  79,6  0,84  3.71  2.2  2.3  7.0  67  9,5
Ys-90S-2 1.5  2  2840  3.34  3.17  3.06  81.3  0,84  5.03  2.2  2.3  7.0  72  12
Ys-90L-2 2.2  3  2840  4.73  4.49  4.33  83.2  0,85  7.38  2.2  2.3  7.0  72  16
YS-100L-2 3  4  2870  6.19  5.88  5.67  84,6  0,87  9,96  2.2  2.3  7,5  76  20
YS-112M-2 4  5.5  2880  8.05  7,65  7.37  85,8  0,88  13.24  2.2  2.3  7,5  77  23
YS-132S1-2 5.5  7,5  2900  10,9  10.4  10.0  87,0  0,88  18.09  2.2  2.3  7,5  80  37
YS-132S2-2 7,5  10  2900  14,5  13.8  13.3  88.1  0,88  24,66  2.2  2.3  7,5  80  40

Datos técnicos-motor de aluminio-4polos-50Hz

Modelo Rated Salida Carga completa Rated
Torque
(Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Ruido Peso
Velocidad Entrada Corriente(Amp) Eficiencia Potencia
Factor
kW HP RPM 380V 400V 415V «% Cosφ Nm Tst/Tn Tmáx/Tn Ist/En dB(A) Kg
Ys-56M1-4 0,06  0,09  1350  0,27  0,25  0,25  50,0  0,68  0,42  2.1  2.2  4.4  52  2.8
Ys-56M2-4 0,09  0,12  1350  0,36  0,34  0,33  54,0  0,70  0,64  2.1  2.2  4.4  52  3.8
Ys-63M1-4 0,12  0,18  1350  0,44  0,42  0,41  57,0  0,72  0,85  2.1  2.2  4.4  52  4.8
Ys-63M2-4 0,18  0,25  1350  0,62  0,59  0,57  60,0  0,73  1.27  2.1  2.2  4.4  52  5.2
frente a 71M1-4 0,25  0,37  1380  0,79  0,75  0,72  65,0  0,74  1.73  2.1  2.2  5.5  55  6
frente a 71M2-4 0,37  0,50  1380  1.12  1.06  1.02  67,0  0,75  2,56  2.1  2.2  5.2  55  6.5
frente a 80M1-4 0,55  0,75  1390  1,57  1.49  1.44  71,0  0,75  3,78  2.4  2.3  5.2  58  8,5
Ys-80M2-4 0,75  1  1390  1,88  1,79  1.72  79,6  0,76  5.13  2.3  2.3  6.0  58  9
Ys-90S-4 1.1  1.5  1400  2.67  2.53  2.44  81,4  0,77  7.48  2.3  2.3  6.0  61  12
Ys-90L-4 1.5  2  1400  3.53  3.35  3.23  82,8  0,78  10.20  2.3  2.3  6.0  61  15
Ys-100L1-4 2.2  3  1420  4,96  4.71  4.54  84.3  0,80  14,75  2.3  2.3  7.0  64  19
Ys-100L2-4 3  4  1420  6,58  6.25  6.03  85,5  0,81  20.12  2.3  2.3  7.0  64  22
YS-112M-4 4  5.5  1440  8,66  8.23  7,93  86,6  0,81  26,47  2.3  2.3  7.0  65  29
YS-132S-4 5.5  7,5  1440  11.6  11  10.6  87,7  0,82  36,40  2.3  2.3  7.0  71  38

Datos técnicos-motor de aluminio-6, 8 polos-50 Hz

Modelo Rated Salidat Completo Cargar Rated
Torque
(Tn)		 Par en pérdida / Par nominal Par máximo / Par nominal Corriente del rotor estancada / Corriente nominal Ruido Weight
Velocidad Entrada Corriente(Amp) Efficiency Potencia
Factor
kW HP RPM 380V 400V 415V «% Cosφ Nm Tst/Tn Tmáx/Tn Ist /In dB(A) Kg
YS-71M1-6 0,18  0,25  860  0,74  0,70  0,68  56,0  0,66  2.00  1.9  2.0  4.0  52  6
Ys-71M2-6 0,25  0,37  860  0,95  0,90  0,87  59,0  0,68  2,78  1.9  2.0  4.0  52  6.5
YS-80M1-6 0,37  0,50  900  1.30  1.23  1.19  62,0  0,70  3,93  1.9  2.0  4.7  54  9
YS-80M2-6 0,55  0,75  900  1,79  1,70  1.64  65,0  0,72  5.84  1.9  2.1  4.7  54  10
Ys-90S-6 0,75  1  910  2.11  2.01  1,94  75,9  0,72  7,84  2.0  2.1  5.5  57  12
Ys-90L-6 1.1  1.5  910  2,97  2.82  2.72  78.1  0,73  11.49  2.0  2.1  5.5  57  16
YS-100L-6 1.5  2  930  3,97  3,77  3.63  79,8  0,75  15.35  2.0  2.1  5.5  61  18
Ys-112M-6 2.2  3  940  5.68  5.39  5.20  81,8  0,76  22.28  2.0  2.1  6.5  65  23
Ys-132S-6 3  4  960  7,60  7.22  6,96  83.3  0,76  29,78  2.1  2.1  6.5  69  33
YS-80M1-8 0,18  0,25  650  0,88  0,84  0,80  51,0  0,61  2.64  1.8  1.9  3.3  52  9,5
YS-80M2-8 0,25  0,37  650  1.15  1.10  1.06  54,0  0,61  3.67  1.8  1.9  3.3  52  10,5
YS-90S-8 0,37  0,5  660  1.49  1.41  1.36  62,0  0,61  5.35  1.8  1.9  4.0  56  13
YS-90L-8 0,55  0,75  660  2.17  2.07  1,99  63,0  0,61  7,96  1.8  2.0  4.0  56  16
YS-100L1-8 0,75  1  690  2.40  2.28  2.19  71,0  0,67  10.38  1.8  2.0  4.0  59  20
YS-100L2-8 1.1  1.5  690  3.32  3.15  3.04  73,0  0,69  15.22  1.8  2.0  5.0  59  22
YS-112M-8 1.5  2  700  4.40  4.18  4.03  75,0  0,69  20,46  1.8  2.0  5.0  61  26
YS-132S-8 2.2  3  710  6.04  5.73  5.53  78,0  0,71  29,59  1.8  2.0  6.0  64  33

YS Dimensiones de montaje

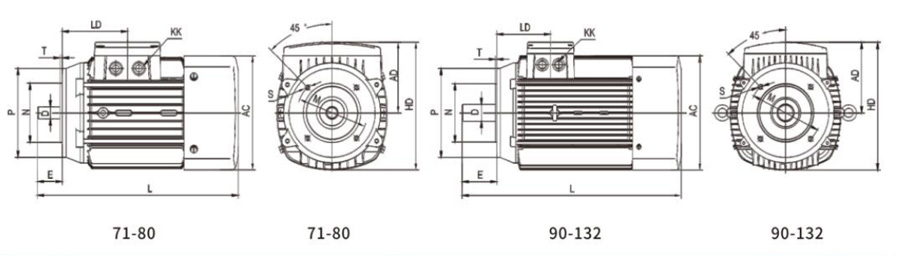

EN EL B14A/V18 H71-132

Tamaño del marco Montaje dimensiones En general dimensiones  LD L
AC   AD D E KK HD L M N P S T
71  135    86  14  30  M16×1,5 155  250  85  70  105  M6 2.5   80  244,5
80  148    96  19  40  M20×1,5 170  295  100  80  120  M6 3   81  289
90  166    115  24  50  M25×1,5 196  350  115  95  140  M8 3   96  345
100  191    128  26  60  M25×1,5 222  385  130  110  160  M8 3.5   105  380
112  212    140  28  60  M25×1,5 245  415  130  110  160  M8 3.5   115  411,5
132  258    163  38  80  M25×1,5 290  510  165  130  200  M10 3.5   125  506

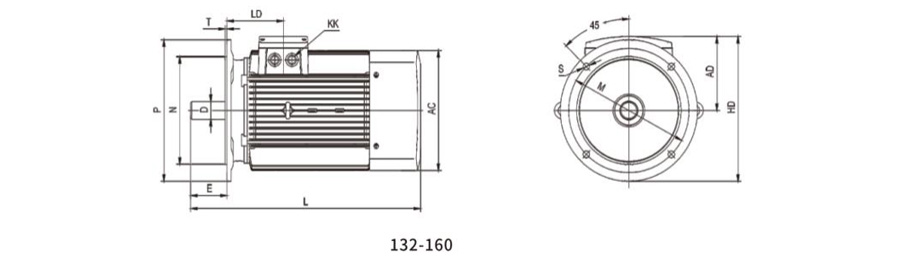

EN EL B5/V1 H1132-160

marco tamaño Montaje dimensiones En general dimensiones LD L
AC AD D E KK HD L M N P S T
132  258  163  38  80  M25X1,5 313  510  265  230  300  14,5  4  125  495
160  313  191  42    110  M25X1,5 366  665  300  250  350  18,5  5  172  659
