Motor de inducción trifásico con bastidor de aluminio ligero MS

Hogar / Productos / Motores de inducción trifásicos / Motores trifásicos estándar / Motor de inducción trifásico con bastidor de aluminio ligero MS

Motor de inducción trifásico con bastidor de aluminio ligero MS

El motor de inducción trifásico con marco de aluminio liviano MS es un motor industrial compacto que presenta una carcasa de aluminio liviana, alta eficiencia, buena disipación de calor, bajo nivel de ruido y funcionamiento confiable, ampliamente utilizado en reductores, compresores de aire, bombas, maquinaria de embalaje y otros equipos industriales.

Contáctenos Contáctenos
ANTERIOR:Motor de inducción trifásico con carcasa de aluminio de alta eficiencia YS SIGUIENTE:Sin producto siguiente
  • Descripción
  • Especificaciones
  • Dimensiones de montaje
  • Contáctenos

Especificaciones técnicas

Nombre del producto Motor asíncrono trifásico con carcasa de aluminio de alta eficiencia MS
Tipo de motor Motor asíncrono trifásico
Material de la carcasa Aleación de aluminio
Tamaño del marco 63-160 mm
Rango de potencia 0,09 kW-18,5 kW
Tipo de montaje B3 / B35 / B5
Clase de protección IP55
Clase de aislamiento F
Frecuencia 50 Hz
Voltaje nominal 380V
Número de poste 2/4/6/8 Polos
Velocidad nominal 600-2930 RPM
Eficiencia 40%-90,3% (Según modelo)
Factor de potencia 0,57-0,91 (Según modelo)
Nivel de ruido 48-83dB(A)

Aplicaciones
1. Equipamiento reductor:

Reductores de engranajes،Sistemas de transmisión،Equipos de accionamiento mecánico،Maquinaria de reducción de velocidad

2. Equipamiento del compresor de aire:

Compresores de aire pequeños،Sistemas de suministro de aire industrial،Equipos neumáticos

3. Sistemas de bombas:

Bombas de agua،Bombas de petróleo،Bombas de circulación, Equipos de manipulación de fluidos industriales

4. Equipamiento de la línea de producción:

Líneas de montaje،Sistemas transportadores،Equipos de producción automatizados

5. Maquinaria de embalaje:

Máquinas envasadoras،Equipos de llenado،Maquinaria de procesamiento

6. Maquinaria alimentaria:

Equipos de procesamiento de alimentos،Equipos de mezcla،Maquinaria de producción

Características principales
1. Estructura de carcasa de aleación de aluminio liviana

El motor asíncrono trifásico con carcasa de aluminio de alta eficiencia MS adopta una estructura de carcasa de aleación de aluminio con un diseño de pie de montaje extraíble. La carcasa de aluminio ayuda a reducir el peso total del motor al tiempo que mejora el rendimiento de disipación de calor y proporciona una estructura compacta para aplicaciones de equipos industriales.

El motor de inducción trifásico ligero MS cubre tamaños de bastidor de 63 mm a 160 mm, con potencias nominales que van desde 0,09 kW a 18,5 kW, lo que proporciona soluciones de motor flexibles para diferentes requisitos de equipo.

2. Amplio rango de potencia con múltiples configuraciones de velocidad

El motor de inducción trifásico ligero MS proporciona múltiples opciones de potencia y velocidad para satisfacer diferentes requisitos de adaptación de equipos industriales.

Según los datos técnicos, el motor admite configuraciones de 2 polos, 4 polos, 6 polos y 8 polos, con velocidades nominales que oscilan entre 600 RPM y 2930 RPM. Esto permite a los fabricantes de equipos seleccionar especificaciones de motor adecuadas en función de la velocidad de funcionamiento y la potencia de salida requeridas.

3. Rendimiento confiable para aplicaciones industriales

Los motores asíncronos trifásicos con carcasa de aluminio MS están diseñados para equipos industriales que requieren un funcionamiento estable y una transmisión de potencia continua.

El motor está disponible con clase de protección IP55 y aislamiento Clase F, con un voltaje nominal de 380V y una frecuencia de 50Hz, lo que lo hace adecuado para diversas aplicaciones industriales, incluidos reductores, compresores de aire, bombas de agua, bombas de aceite, líneas de montaje, maquinaria de envasado y equipos de procesamiento de alimentos.

4. Opciones de instalación flexibles

El motor de inducción trifásico liviano MS admite múltiples configuraciones de montaje, incluidos los tipos de montaje B3, B35 y B5, lo que ayuda a los fabricantes de equipos a seleccionar métodos de instalación adecuados según las diferentes estructuras de la máquina.

Las dimensiones de montaje disponibles cubren modelos desde MS-56 hasta MS-160L, lo que hace que el motor sea adecuado para aplicaciones de integración y reemplazo de equipos.

5. Funcionamiento estable con nivel de ruido controlado

Los motores de carcasa de aluminio MS están diseñados para proporcionar un rendimiento operativo estable para equipos industriales.

Según los datos técnicos disponibles, el nivel de ruido oscila entre 48 dB(A) y 83 dB(A) según el modelo de motor, lo que permite a los clientes seleccionar las especificaciones de motor adecuadas según los requisitos de la aplicación.

Servicio OEM / ODM

Ofrecemos soluciones OEM y ODM según los requisitos del cliente.

Las opciones de personalización incluyen:

Rango de potencia del motor

Voltaje y frecuencia

Personalización de la placa de identificación

Diseño de embalaje

Requisitos de apariencia

Especificaciones de montaje

Soluciones específicas para cada aplicación

Nuestro equipo de ingeniería apoya a los clientes desde la confirmación técnica y la producción de muestras hasta la fabricación en masa.

Puntos críticos del cliente resueltos
Los clientes necesitan motores ligeros para equipos compactos.

Soluție:

El diseño de la carcasa de aluminio reduce el peso del motor y facilita la integración del equipo.

Los clientes necesitan motores con mejor disipación del calor.

Soluție:

El marco de aluminio proporciona un buen rendimiento de transferencia de calor, lo que ayuda a mantener un funcionamiento estable.

Los clientes necesitan motores confiables para diferentes aplicaciones industriales.

Soluție:

Los motores MS proporcionan un rendimiento estable para bombas, compresores, equipos de producción y otra maquinaria.

Preguntas frecuentes
P1: ¿Cuál es la ventaja de los motores con bastidor de aluminio?

Los motores con bastidor de aluminio son livianos, compactos y brindan un buen rendimiento de disipación de calor, lo que los hace adecuados para equipos que requieren reducción de peso.

Q2: ¿Dónde se utilizan habitualmente los motores MS?

Los motores MS se utilizan ampliamente en reductores, compresores de aire, bombas, líneas de montaje, maquinaria de envasado y equipos de procesamiento de alimentos.

P3: ¿Pueden proporcionar personalización OEM?

Sí. Admitimos la personalización, incluidas especificaciones, placas de identificación, embalaje y requisitos de producción.

Q4: ¿Son los motores MS adecuados para los fabricantes de equipos industriales?

Sí. Se utilizan comúnmente como motores de accionamiento para diversas máquinas industriales.

P5: ¿Qué información se necesita antes de la cotización?

Los clientes deben proporcionar potencia del motor, voltaje, frecuencia, equipo de aplicación y otros requisitos técnicos.

TIPO Poder (KW) Corriente nominal (A) Velocidad r/min Eff % Factor de potencia Cosφ Tn Ts/Tn Tmáx/Tn Ls/En Ruido (A)
380V.50HZ.2P
MS-63M1-2 0,18 0,53 2720 65 0,8 0,63 2.2 2.2 5.5 58
MS-63M2-2 0,25 0,69 2720 68 0,81 0,88 2.2 2.2 5.5 58
MS-70M1-2 0,37 0,99 2740 70 0,81 1.29 2.2 2.2 6.1 61
MS-71M2-2 0,55 1.4 2740 73 0,82 1,92 2.2 2.3 6.1 61
MS-80M1-2 0,75 1,77 2830 77,4 0,83 2.53 2.2 2.3 6.1 64
MS-80M2-2 1.1 2.5 2830 79,6 0,84 3.71 2.2 2.3 7 64
MS-90S-2 1.5 3.34 2840 81.3 0,84 5.04 2.2 2.3 7 69
MS-90L-2 2.2 4.73 2840 83.2 0,85 7.4 2.2 2.3 7 69
MS-100L-2 3 6.19 2870 84,6 0,87 9,98 2.2 2.3 7,5 73
MS-112M-2 4 8.05 2890 85,8 0,88 13.22 2.2 2.3 7,5 74
MS-132S1-2 5.5 10,9 2900 87 0,88 18.11 2.2 2.3 7,5 77
MS-132S2-2 7,5 14.7 2900 88.1 0,88 24,7 2.2 2.3 7,5 77
MS-160M1-2 11 21 2930 89,4 0,89 35,85 2.2 2.3 7,5 83
MS-160M2-2 15 28.4 2930 90,3 0,89 48,89 2.2 2.3 7,5 83
MS-160L-2 18,5 34.4 2930 90,9 0,9 60.3 2.2 2.3 7,5 83
380V 50HZ.4P
MS-63M1-4 0,12 0,44 1310 57 0,72 0,87 2.1 2.2 4.4 48
MS-63M2-4 0,18 0,62 1310 60 0,73 1.31 2.1 2.2 4.4 48
MS-71M1-4 0,25 0,79 1330 65 0,74 1.8 2.1 2.2 5.2 53
MS-71M2-4 0,37 1.12 1330 67 0,75 2.66 2.1 2.2 5.2 53
MS-80M1-4 0,55 1,57 1390 71 0,75 3,78 2.4 2.3 5.2 58
MS-80M2-4 0,75 1,88 1390 73 0,76 5.15 2.3 2.3 6 58
MS-90S-4 1.1 2.67 1400 75 0,77 7,5 2.3 2.3 6 59
MS-90L-4 1.5 3.48 1400 78 0,79 10.23 2.3 2.3 6 59
MS-100L1-4 2.2 4.9 1430 80 0,81 14,69 2.3 2.3 7 61
MS-100L2-4 3 6.5 1430 82 0,82 20.03 2.3 2.3 7 61
MS-112M-4 4 8,56 1440 84 0,82 26,53 2.3 2.3 7 62
MS-132S-4 5.5 11,5 1440 85 0,83 36,48 2.3 2.3 7 69
MS-132M-4 7,5 15.3 1440 87 0,84 49,74 2.3 2.3 7 69
MS-160M-4 11 22.2 1460 88 0,84 71,95 2.2 2.3 7 72
MS-160L-4 15 29,6 1460 89 0,85 98.12 2.2 2.3 7,5 72
380V 50HZ.6P
MS-63M1-6 0,09 0,52 840 44 0,6 1.02 1.8 1.9 3.5 48
MS-63M2-6 0,12 0,63 840 48 0,6 1.36 1.8 1.9 3.5 48
MS-71M1-6 0,18 0,74 850 56 0,66 2.02 1.9 2 4 49
MS-71M2-6 0,25 0,95 850 59 0,68 2.81 1.9 2 4 49
MS-80M1-6 0,37 1.3 890 62 0,7 3,97 1.9 2 4.7 51
MS-80M2-6 0,55 1,79 890 65 0,72 5.9 1.9 2.1 4.7 51
MS-90S-6 0,75 2.09 910 69 0,72 7,87 2 2.1 5.5 54
MS-90L-6 1.1 2,93 910 72 0,73 11,54 2 2.1 5.5 54
MS-100L-6 1.5 3.81 940 76 0,75 15.24 2 2.1 5.5 58
MS-112M-6 2.2 5.38 940 79 0,76 22.35 2 2.1 6.5 62
MS-132S-6 3 7.2 960 81 0,76 29,84 2.1 2.1 6.5 66
MS-132M1-6 4 9.45 960 82 0,76 39,79 2.1 2.1 6.5 66
MS-132M2-6 5.5 12.6 960 84 0,77 54,71 2.1 2.1 6.5 66
MS-160M-6 7,5 17 970 87 0,77 73,84 2 2.1 6.5 70
MS-160L-6 11 24.2 970 89 0,78 108.3 2 2.1 6.5 70
380V 50HZ.8P
MS-71M1-8 0,09 0,6 600 40 0,57 1.43 1.8 1.9 2.8 48
MS-71M2-8 0,12 0,71 600 45 0,57 1,91 1.8 1.9 2.8 48
MS-80M1-8 0,18 0,88 630 51 0,61 2.73 1.8 1.9 3.3 49
MS-80M2-8 0,25 1.15 640 54 0,61 3.73 1.8 1.9 3.3 49
MS-90S1-8 0,37 1.49 660 62 0,61 5.35 1.8 1.9 4 53
MS-90L2-8 0,55 2.17 660 63 0,61 7,96 1.8 2 4 53
MS-100L1-8 0,75 2.4 680 71 0,67 10,53 1.8 2 4 56
MS-100L2-8 1.1 3.32 680 73 0,69 15.45 1.8 2 5 56
MS-112M-8 1.5 4.4 680 75 0,69 21.07 1.8 2 5 59
MS-132S-8 2.2 6.04 710 78 0,71 29,59 1.8 2 6 61
MS-132M-8 3 7,9 710 79 0,73 40,35 1.8 2 6 61
MS-160M1-8 4 10.3 720 81 0,73 53,06 1.9 2 6 65
MS-160M2-6 5.5 13.6 720 83 0,74 72,95 2 2 6 65
MS-160L-8 7,5 17,8 720 85,5 0,75 99,5 2 2 6 65

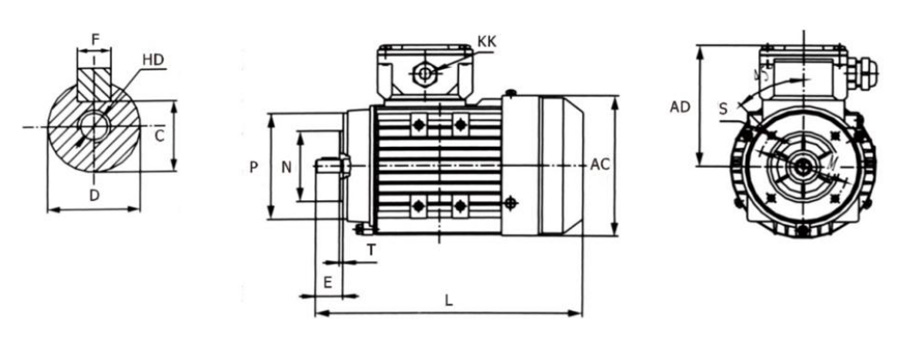

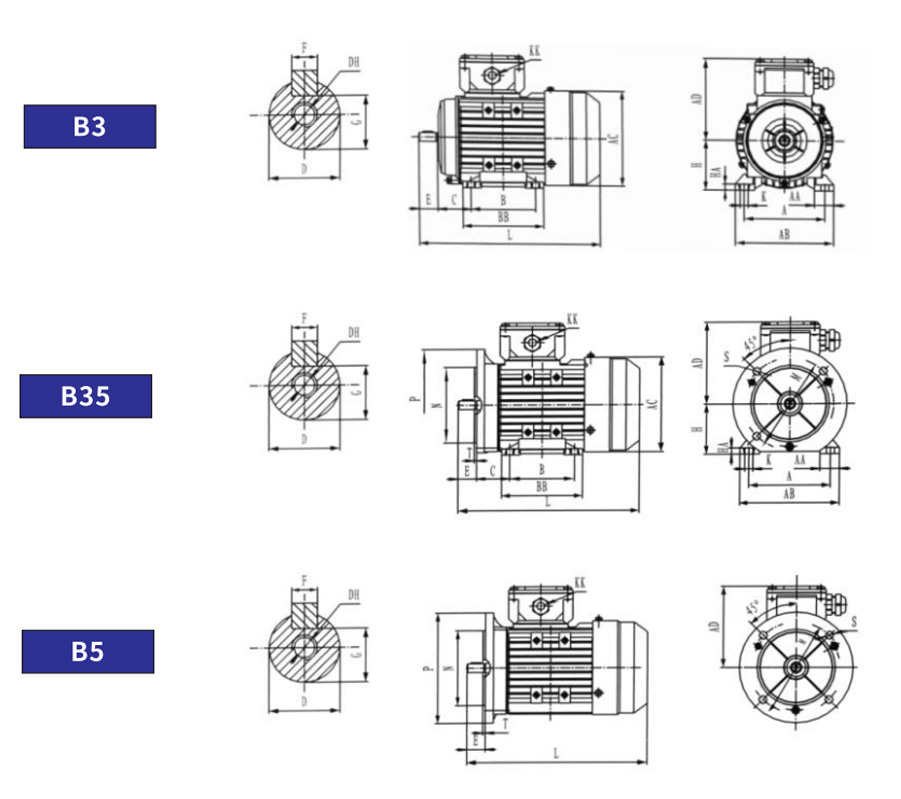

MS Dimensiones de montaje

Marcotamaño Dimensiones de montaje/Dimensiones generales
A AA AB BB JA AC AD B C D DH E F G H K KK L M N P S T
MÉTRICA PG
MS-56 90 23 115 88 7 110 100 71 36 9 M4×12 20 3 7.2 56 5.8 2-M20×1,5 2-PG13.5 199 100 80 120 φ7 3.0
MS-63 100 24 135 100 7 120 109 80 40 11 M4×12 23 4 8,5 63 7.0 2-M20×1,5 2-PG13.5 217 115 959 140 φ10 3.0
MS-71 112 26 150 110 8 136 127 90 45 14 M5×12 30 5 11 71 7.0 2-M20×1,5 2-PG13.5 245 130 110 160 φ12 3.5
MS-80 125 35 165 125 9 155 134 100 50 19 M6×16 40 6 15,5 80 10.0 2-M25×1,5 2-PG16 287 165 130 200 φ12 3.5
MS-90S 140 37 175 125 10 175 140 100 56 24 M8×19 50 8 20,0 90 10.0 2-M25×1,5 2-PG16 315 165 130 200 φ12 3.5
MS-90L 140 37 175 150 10 175 140 125 56 24 M8×19 50 8 20,0 90 10.0 2-M25×1,5 2-PG16 340 165 130 200 φ12 3.5
MS-100L 160 40 200 172 11 196 160 140 63 28 M10×22 60 8 24,0 100 12.0 2-M32×1,5 2-PG21 385 215 180 250 φ15 4.0
MS112M 190 41 230 181 12 220 178 140 70 28 M10×22 60 8 24,0 112 12.0 2-M32×1,5 2-PG21 400 215 180 250 φ15 4.0
MS-132S 216 51 260 186 15 259 206 140 89 38 M12×28 80 10 33,0 132 12.0 2-M32×1,5 2-PG21 483 265 230 3003 φ15 4.0
MS132M 216 51 260 224 15 259 206 178 89 38 M12×28 80 10 33,0 132 12.0 2-M32×1,5 2-PG21 510 265 230 300 φ15 4.0
MS160M 254 55 320 260 18 315 255 210 108 42 M16×36 110 12 37,0 160 15.0 2-M40×1,5 2-PG29 6153 300 250 350 φ19 5.0
MS-160L 254 55 320 304 18 315 255 254 108 42 M16×36 110 12 37,0 160 15.0 2-M40×1,5 2-PG29 670 300 250 350 φ19 5.0

Marco tamaño Dimensiones de montaje/Dimensiones generales
AC AD D DH E F G KK L B14A                                                         B14B
MÉTRICA PG M N P T M N P S T
MS-56 110 100 9 M4×12 20 3 7.2 2-M20×1,5 2-PG13.5 199 65 50 80 M5 2.5 85 70 105 M6 2.5
MS-63 120 109 11 M4×12 23 8,5 2-M20×1,5 2-PG13.5 217 75 60 90 M5 2.5 100 80 120 M6 2.5
MS-71 136 127 14 M5×12 30 5 11.0 2-M20×1,5 2-PG13.5 245 85 70 105 M6 2.5 115 95 140 M8 3.0
MS-80 155 134 19 M6×16 40 6 15,5 2-M25×1,5 2-PG16 297 100 80 120 M6 3.0 130 110 160 M8 3.5
MS-90S 175 140 24 M8×19 50 8 20,0 2-M25×1,5 2-PG16 315 115 95 140 M8 3.0 130 110 160 M8 3.5
MS-90L 175 140 24 M8×19 50 8 20,0 2-M25×1,5 2-PG16 340 115 95 140 M8 3.0 130 110 160 M8 3.5
MS-100L 196 160 28 M10×22 60 8 24,0 2-M32×1,5 2-PG21 385 130 110 160 M8 3.5 165 130 200 M10 3.5
MS-112M 220 178 28 M10×22 60 8 24,0 2-M32×1,5 2-PG21 400 130 110 160 M8 3.5 165 130 200 M10 3.5
MS-132S 259 206 38 M12×28 80 10 33,0 2-M32×1,5 2-PG21 483 165 130 200 M10 3.5 215 180 250 M12 4.0
MS-132M 259 206 38 M12×28 80 10 33,0 2-M32×1,5 2-PG21 510 165 130 200 M10 3.5 215 180 250 M12 4.0
MS-160M 315 255 42 M16×36 110 12 37,0 2-M40×1,5 2-PG29 615 215 180 250 M12 4.0 265 230 300 M16 5.0
MS-160L 315 255 42 M16×36 110 12 37,0 2-M40×1,5 2-PG29 670 215 180 250 M12 4.0 265 230 300 M16 5.0
