Motor trifásico de accionamiento de frecuencia variable (VFD) YVF

El motor de inducción trifásico de velocidad ajustable y frecuencia variable YVF es un motor industrial diseñado para usarse con variadores de frecuencia (VFD), que presenta control de velocidad ajustable, operación estable, fácil mantenimiento y rendimiento de enfriamiento confiable, ampliamente utilizado en máquinas herramienta, maquinaria textil, equipos químicos, equipos metalúrgicos y otras aplicaciones industriales que requieren regulación de velocidad.

Contáctenos Contáctenos
ANTERIOR:Motor de inducción trifásico de freno electromagnético YEJ SIGUIENTE:Motor de inducción trifásico a prueba de explosiones YBX3
  • Descripción
  • Especificaciones
  • Dimensiones de montaje
  • Contáctenos

Especificaciones técnicas
Nombre del producto Motor de inducción trifásico de velocidad ajustable y frecuencia variable YVF
Motor tipo motor de inducción trifásico
Método de control Regulación de velocidad de frecuencia variable
Tamaño del marco H80-H355
Rango de potencia 0,55 kW-560 kW
Voltaje nominal 380V / 400V / 415V
Frecuencia nominal 50 Hz
Rango de frecuencia (par constante) 5-50 Hz
Rango de frecuencia (potencia constante) 50-100 Hz
Tipo de servicio Servicio continuo (S1)
Clase de protección IP54 / IP55
Clase de aislamiento Clase B / Clase F
Tipo de montaje B3 / B5 / B35
Par nominal 3,5N·m-3655N·m
Nivel de ruido 73-116dB(A) (según modelo)
Rango de peso 16 kg - 3460 kg
Método de enfriamiento IC416
Método de conexión ≤55kW: Conexión Y / >55kW: △ Conexión

Aplicaciones
1. Máquinas herramientas:

Máquinas herramienta CNC،Molinadoras, Cortadoras،Equipos de procesamiento que requieren velocidad ajustable

2. Maquinaria textil:

Equipos de hilado،Máquinas de tejer،Líneas de producción textil،Sistemas de transmisión controlados por velocidad

3. Equipamiento industrial ligero:

Maquinaria de embalaje،Equipos de transporte،Máquinas de procesamiento

4. Equipamiento de la industria química:

Equipos de mezcla, Maquinaria de procesamiento, Sistemas de bombeo

5. Equipamiento metalúrgico:

Maquinaria para procesamiento de metales،Equipos de producción،Sistemas de transmisión de alta resistencia

6. Sistemas industriales automatizados:

Líneas de producción automáticas،Sistemas de control de movimiento, Equipos que requieren una regulación precisa de la velocidad

Características principales
1. Capacidad de control de velocidad de frecuencia variable

El motor de inducción trifásico de velocidad ajustable y frecuencia variable YVF está diseñado para equipos que requieren operación a velocidad ajustable. El motor puede funcionar con variadores de frecuencia para lograr una regulación de velocidad flexible según diferentes requisitos operativos.

Según los datos técnicos, el rango de frecuencia disponible incluye 5-50 Hz para funcionamiento con par constante y 50-100 Hz para funcionamiento con potencia constante, lo que proporciona soluciones de control de velocidad flexibles para diferentes aplicaciones industriales.

2. Amplia gama de potencia para equipos industriales

El motor de inducción trifásico de velocidad ajustable y frecuencia variable YVF proporciona múltiples opciones de potencia para satisfacer diferentes requisitos de equipo.

Según las especificaciones disponibles, el rango de potencia del motor cubre de 0,55 kW a 560 kW, con tamaños de bastidor de H80 a H355. Esta amplia gama de especificaciones permite a los clientes seleccionar modelos de motores adecuados para diferentes maquinarias y sistemas de producción.

3. Funcionamiento estable en condiciones de trabajo industriales

Los motores de inducción trifásicos de frecuencia variable YVF están diseñados para un funcionamiento industrial continuo y pueden funcionar en diversas condiciones ambientales.

Según las especificaciones del producto, el motor admite voltaje nominal de 380 V, 400 V y 415 V, funciona a una frecuencia nominal de 50 Hz y está diseñado para servicio continuo (S1). Las clases de protección disponibles incluyen IP54 e IP55, con clases de aislamiento de Clase B y Clase F.

4. Múltiples opciones de instalación y compatibilidad de equipos

El motor de inducción trifásico de velocidad ajustable YVF admite diferentes métodos de instalación, incluidos los tipos de montaje B3, B5 y B35, lo que los hace más fáciles de integrar en diferentes estructuras de equipos.

Las dimensiones de montaje cubren tamaños de bastidor de motor de H80 a H355, lo que ayuda a los fabricantes de equipos a seleccionar soluciones de instalación adecuadas según el diseño de su máquina.

5. Adecuado para aplicaciones industriales de velocidad variable

Los motores de frecuencia variable YVF son adecuados para equipos industriales que requieren una velocidad de funcionamiento ajustable, incluidas máquinas herramienta, maquinaria textil, equipos químicos y otros sistemas de transmisión.

Los datos técnicos muestran que diferentes modelos proporcionan rangos de par nominal de 3,5 N·m a 3655 N·m, cumpliendo diferentes requisitos para el par de accionamiento del equipo.

Servicio OEM / ODM

Brindamos servicios OEM y ODM de acuerdo con los requisitos del cliente.

Las opciones de personalización incluyen:

Especificaciones del motor

Requisitos de voltaje y frecuencia

Configuración de potencia

Personalización de la placa de identificación

Diseño de embalaje

Configuración de refrigeración

Soluciones de motores específicas para cada aplicación

Nuestro equipo de ingeniería apoya a los clientes desde la confirmación técnica y la producción de muestras hasta la producción en masa.


Puntos críticos del cliente resueltos
Los clientes necesitan motores que puedan adaptarse a diferentes velocidades de trabajo.

Soluție:

Los motores YVF funcionan con variadores de frecuencia para proporcionar un ajuste de velocidad flexible.

Los clientes necesitan un rendimiento estable del motor a diferentes velocidades.

Soluție:

El sistema de enfriamiento independiente ayuda a mantener un funcionamiento estable durante condiciones de velocidad variable.

Los fabricantes de equipos necesitan motores para aplicaciones de automatización.

Soluție:

Los motores YVF se pueden integrar con sensores y sistemas de control para una regulación de velocidad de alta precisión.

Preguntas frecuentes
P1: ¿Cuál es la principal ventaja del motor de inducción trifásico de velocidad ajustable y frecuencia variable YVF?

El motor de inducción trifásico de velocidad ajustable y frecuencia variable YVF permite el funcionamiento a velocidad ajustable a través de variadores de frecuencia, lo que los hace adecuados para equipos que requieren un control de velocidad flexible.

P2: ¿Qué industrias utilizan el motor de inducción trifásico de frecuencia variable YVF?

Los motores de inducción trifásicos de frecuencia variable YVF se utilizan ampliamente en máquinas herramienta, maquinaria textil, industria ligera, equipos químicos, metalurgia y sistemas de producción automatizados.

P3: ¿Pueden proporcionar personalización OEM?

Sí. Admitimos la personalización OEM, incluidas especificaciones, placas de identificación, embalaje y requisitos de producción.

Q4: ¿Pueden los motores YVF funcionar con convertidores de frecuencia?

Sí. Los motores YVF están diseñados para aplicaciones de accionamiento de frecuencia variable.

P5: ¿Qué información se necesita antes de la cotización?

Los clientes generalmente necesitan proporcionar potencia del motor, voltaje, entorno de aplicación, requisitos de velocidad y requisitos de control.

Datos técnicos-Motor serie YVF2-380V

Modelo Salida nominal Entrada Actual Par nominal
(Tn)		 Rango de frecuencia
con constante
torque		 Rango de frecuencia
con constante
salida		 Par mínimo/Par nominal Ruido Peso
kW HP Amp Nm Hz Hz Tmin/Tn dB(A) Kg
YVF-80M1-4 0,55  0,75  1,55  3.5  5～50 50～100 1.7  73  15
YVF-80M2-4 0,75  1  2.05  4.7  5～50 50～100 1.6  73  16
YVF-90S-4 1.1  1.5  2.8  7.0  5～50 50～100 1.6  76  20
YVF-90L-4 1.5  2 DEL MISMO  3.7  9,5  5～50 50～100 1.6  76  24
YVF-100L1-4 2.2  3 DEL MISMO  5.05  14.0  5～50 50～100 1.5  79  32
YVF-100L2-4 3 DEL MISMO  4  6.8  19.0  5～50 50～100 1.5  79  35
YVF-112M-4 4  5.5  8,75  25.4  5～50 50～100 1.5  80  43
YVF-132S-4 5.5  7,5  11.4  35,0  5～50 50～100 1.4  86  62
YVF-132M-4 7,5  10  15.3  47,7  5～50 50～100 1.4  86  70
YVF-160M-4 11  15  22.1  70,0  5～50 50～100 1.4  90  110
YVF-160L-4 15  20  30.1  95,5  5～50 50～100 1.4  90  132
YVF-180M-4 18,5  25  35.4  117.1  5～50 50～100 1.2  91  162
YVF-180L-4 22  30  41,6  140,9  5～50 50～100 1.2  91  178
YVF-200L-4 30  40  55,9  190,9  5～50 50～100 1.2  92  230
YVF-225S-4 37  50  68.2  235,5  5～50 50～100 1.2  94  280
YVF-225M-4 45  60  82,5  286,4  5～50 50～100 1.1  94  315
YVF-250M-4 55  75  101  350,1  3～50 50～100 1.1  96  385
YVF-280S-4 75  100  132.3  477,7  3～50 50～100 1.0  99  515
YVF-280M-4 90  120  157,4  572,9  3～50 50～100 1.0  99  580
YVF-315S-4 110  150  191,4  700,2  3～50 50～100 1.0  105  880
YVF-315M-4 132  175  227,6  840,3  3～50 50～100 1.0  105  980
YVF-315L1-4 160  220  274,2  1018,5  3～50 50～100 1.0  109  1040
YVF-315L2-4 200  270  341,6  1273,2  3～50 50～100 0,9  109  1120
YVF-355M-4 250  340  421,2  1591,5  3～50 50～100 0,9  112  1730
YVF-355L-4 315  430  530,7  2005.3  3～50 50～100 0,9  112  1890
YVF-4001-4 355  480  598,1  2259,9  3～50 50～100 0,9  116  2840
YVF-4002-4 400  550  673,9  2546,4  3 DEL MISMO～50 50～100 0,9  116  2980
YVF-4003-4 450  600  758,1  2864,7  3～50 50～100 0,9  116  3060
YVF-4004-4 500  680  842,3  3183,0  3～50 50～100 0,9  116  3310
YVF-4005-4 560  760  943,4  3565,0  3～50 50～100 0,9  116  3460

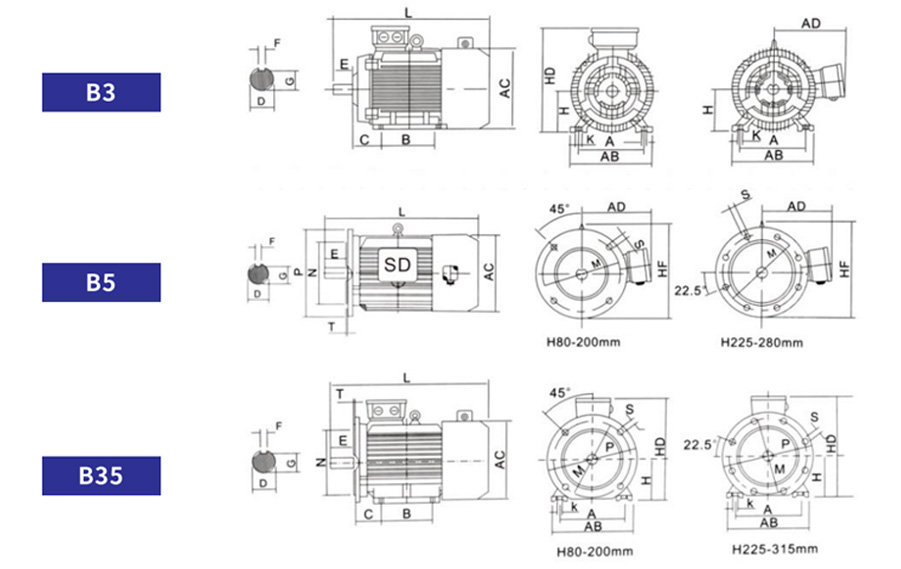

YVF Dimensiones de montaje

Marco Montaje dimensiones En general dimensiones
A B C D   E F G H M N P S   T K AB AC AD HD HF  L
80M 125  100  50  19    40  6  15.2  80  165  130  20G 12  3.5  10  165  175  145  220  185  370
AÑOS 90 140  100  56  24    50  8  20  90  165  130  200  12  3.5  10  180  195  155  250  195  380
90L 140  125  56  24    50  8  20  90  165  130  200  12  3.5  10  180  195  155  250  195  410
100L 160  140  63  28    60  8  24  110  215  180  250  15    4  12  205  215  180  270  245  465
112M 190  140  70  28    60  8  24  112  215  180  250  15    4  12  230  240  190  300  265  480
132S 216  140  89  38    80  10  33  132  265  230  300  15    4  12  270  275  210  345  315  530
132M 216  178  89  38    80  10  33  132  265  250  300  15    4  12  270  275  210  345  315  570
160M 254  210  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  660
160L 254  254  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  715
180M 279  241  121  48  110  14  42,5  180  300  250  350  19    5  15  355  380  280  455  430  775
180L 279  279  121  48  110  14  42,5  180  300  250  350  19    5  15  355  380  280  455  430  815
200L 318  305  133  55  110  16  49  200  350  300  400  19    5  19  395  420  305  505  480  850
225S 356  286  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  885
225M 356  311  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  915
250M 406  349  168  65  140  18  58  250  500  450  550  19    5  24  490  510  370  615  595  980
280S 457  368  190  75  140  20  67,5  280  500  450  550  19    5  24  550  580  410  680  650  1085
280M 457  419  190  75  140  20  67,5  280  500  450  550  19    5  24  550  580  410  680  650  1135
315S 508  406  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1285
315M 508  457  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1395
315L 508  508  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  1395
